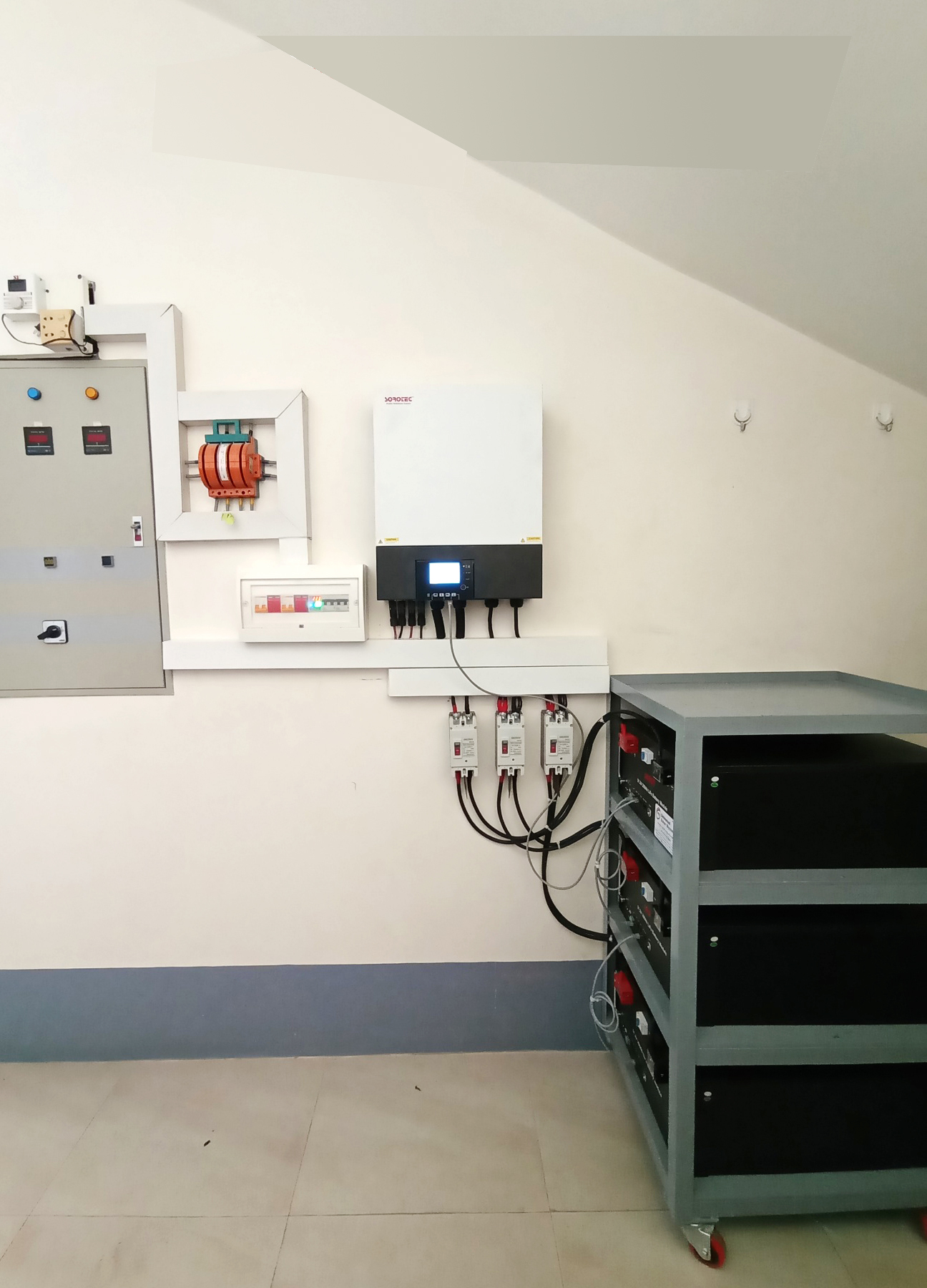

光伏逆變器儲能太陽能逆變器案例
? ? 逆變器是由半導體器件組成的功率調節裝置，主要用于將直流電轉換為交流電。 它由升壓電路和逆變橋電路組成。 升壓電路將太陽能電池的直流電壓升壓至逆變器輸出控制所需的直流電壓； 逆變橋電路將升壓后的直流電壓等效地轉換為頻率相同的交流電壓。 逆變器主要由晶體管等開關元件組成。 通過定期打開和關閉開關元件（ON-OFF），輸出從直流電轉換為交流電。 當然，這種簡單的開環和閉環產生的逆變器輸出波形是不實用的。 一般需要采用高頻脈寬調制，使正弦波兩端附近的電壓寬度變窄，正弦波中心的電壓寬度加寬，始終使開關元件在一個方向上移動 在半個周期內以一定的頻率，從而形成脈搏波列（準正弦波）。 然后讓脈搏波通過一個簡單的濾波器，形成正弦波。
? ? 綜合效率代表了逆變器自身功率損耗的大小。大容量太陽能逆變器還必須給出滿載運行和低載運行下的效率值。一般來說，10KW級的效率應該在90%以上； 更大功率的效率必須在95%以上。逆變器的效率對太陽能發電系統提高有效發電量、降低發電成本具有重要影響。因此，在選用太陽能逆變器時，應盡量多做比較，選擇綜合效率較高的產品。
